CANbooster

• 厳しい動作条件でも信頼性の高いCANデータ転送
• 高電圧レベルでのCANデータ転送
• 過電圧インパルスに対する保護
• 最大1000フィートの通信範囲

導電性の低い接点をバイパス

多くの場合、CAN信号は非常に低い電圧レベルで送信されます。ただし、送信中に導電性の低い接点をバイパスする必要がある場合、この電圧レベルでは不十分です。CANboosterは、常に「バイパス」として動作し、双方向のデータ転送を容易に実現します。この過程で、CANインターフェースで受信したCANメッセージは、ISO11898-2に準拠したCANと比べてはるかに高い電圧レベル（8V/16Vの差異有り）を有するCANboosterによってセカンダリCANboosterへと転送されます。
次に、セカンダリデバイスはデータをCANバスに送信します。このため、汚染され、導電性を著しく欠いた接点はそれ以上障害にはならなくなります。
ブーストインターフェース間のケーブルは、最長で300 mにできます。CANboosterの高い絶縁耐力は、破壊からの保護を除けば、接続されたあらゆるCANデバイスが過電圧から保護されるということを意味します。

厳しい条件でも信頼性の高いデータ転送

堅牢な防沫プラスチック筐体のCANboosterは、厳しい環境条件下でも使用することができます。
Canboosterは、港湾のクレーンなどに最適です。このクレーンでは、運転室からクロー部に制御信号を転送するのに摺動接点が頻繁に使用されます。これらの摺動接点は、悪天候によって汚染されたり、腐食したりする場合がよくあります。デバイスのCANおよびブースト側は、絶縁が施されています。

技術仕様

Mechanical Data5101

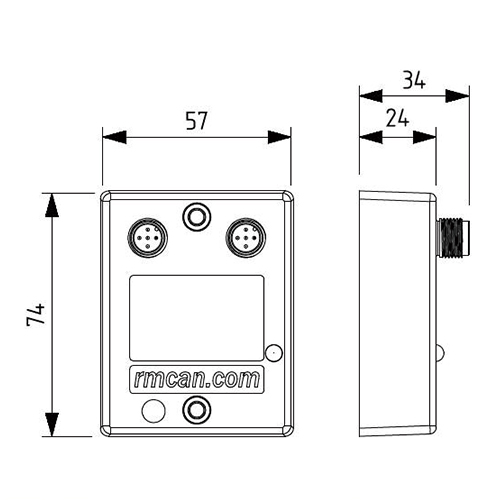

Dimensions width/height/depth [mm]59/75/33
Degree of protectionIP 67
Temperature range-30 °C +75 °C/-22 °F-+167 °F
Weight120 g

Electrical Data

DC power supply 9V 36V (galv. Isolated)
Power input @ 24 V< 100 mA
Memory: Program/Configuration / Data64 kB/8 kB/20 kB
Cable length (Boost)up to 300m
Isolation voltage2 kV (GND-PWR → GND-Boost)
Status LEDs1

Interfaces / Protocols

CAN (ISO 11898-2 High Speed, 2.0 A/B)1 (galv. Isolated)
Boost1 (signal level: 8 V de/en/16 V differential)
CANopen® (configuration), Layer 2 (operation) ○

Software

RM CAN Device Monitor○
RM CAN Device Monitor Pro CANopen157 002 025
RMtools CD157 002 059

Product number / Accessories

RM CANbooster253 002 015
CAN cable M12 5-pin / 9-pin D-Sub + power136 000 028
CAN cable M12 5-pin/9-pin D-Sub 120R 2m136 000 064
CAN cable M12 5-pin / open 2m136 000 005

Starter-Kit

RM CANbooster Starter-Kit253 000 100

Certifications

CE, FCC○
